Deprem Öncesi Piezoelektrik Elektromanyetik Yayılım ve Power Pulse HF Spektrum Analizörü

Depremler, yer kabuğundaki tektonik plakaların hareketi sonucu biriken enerjinin ani bir şekilde serbest kalmasıyla oluşur. Bilimsel araştırmalar, fay kırılmasından saatler hatta günler önce kayaçlardaki piezoelektrik etki ile 0 – 1 MHz bandında elektromanyetik sinyaller yayıldığını ortaya koymuştur. Bu sinyallerin tespiti ve analizi, deprem erken uyarı sistemlerinin geleceğini şekillendirecek kritik bir araştırma alanıdır.

RGB Elektronik olarak, tam da bu frekans aralığını taramak ve görselleştirmek için özel bir elektronik devre, sensör ve yazılım geliştirdik: Power Pulse HF Spectrum Analyzer. Bu sayfada, fay hatlarındaki piezoelektrik elektromanyetik enerji yayılımını bilimsel kaynaklarla inceleyecek ve bu sinyalleri algılamak için geliştirdiğimiz çözümü tanıtacağız.

Piezoelektrik etki, belirli kristal yapılara sahip malzemelerin mekanik basınç altında elektrik yükü üretmesi olgusudur. 1880 yılında Fransız fizikçiler Jacques ve Pierre Curie tarafından keşfedilen bu fenomen, kuvars, turmalin ve topaz gibi kristallerin sıkıştırıldığında binlerce volt elektrik potansiyeli üretebileceğini ortaya koymuştur.

Piezoelektrisite terimi, Yunanca "piézō" (sıkmak, basmak) ve "ēlektron" (kehribar, elektrik kaynağı) kelimelerinden türetilmiştir. Ters piezoelektrik etki ise elektrik alan uygulandığında malzemenin mekanik olarak deforme olmasıdır.

Yer kabuğu büyük oranda kuvars, feldispat ve mika gibi piezoelektrik özellikli mineralleri içeren kayaçlardan oluşmaktadır. Tektonik plakalar hareket ettiğinde, fay hatlarında biriken mekanik stres, bu minerallerde doğrudan piezoelektrik etkiyi tetikler ve elektrik yükleri oluşur.

Stres Birikimi ve Elektrik Yükü Oluşumu

Deprem öncesi süreçte fay hattı boyunca biriken tektonik stres, kayaçlardaki kristal yapıların deformasyonuna neden olur. Bu deformasyon sürecinde:

• Piezoelektrik kutuplaşma: Kuvars ve diğer piezoelektrik minerallerdeki kristal kafes yapısı bozularak elektrik dipol momentleri oluşur
• Yük taşıyıcıları hareketi: Stres altındaki kayaçlarda pozitif yük taşıyıcıları (elektron boşlukları) yüzeye doğru saniyede yaklaşık 200 metre hızla hareket eder
• Elektromanyetik radyasyon: Bu yük hareketleri, ULF (Ultra Düşük Frekans) bandından kHz ve MHz bandlarına kadar geniş bir spektrumda elektromanyetik dalgalar üretir — tam da Power Pulse HF Spectrum Analyzer'ın taradığı 0 – 1 MHz aralığı
• İyonosfer bozulması: Yüzeye ulaşan elektrik akımları iyonosferin D ve F katmanlarını etkileyerek tespit edilebilir anomaliler oluşturur

Bilimsel literatürde "seismo-elektromanyetik sinyaller" olarak adlandırılan bu fenomen, depremlerin birkaç saat ile birkaç hafta öncesinde tespit edilebilen elektromanyetik anomalilerdir.

VAN Yöntemi – Sismik Elektrik Sinyalleri (SES)

1981 yılında Atina Üniversitesi'nden fizik profesörleri Panayiotis Varotsos, Kessar Alexopoulos ve Konstantine Nomicos (VAN grubu), jeoelektrik voltaj ölçümleri ile deprem tahmini arasında bir ilişki olduğunu öne sürmüşlerdir. "Sismik Elektrik Sinyalleri" (SES) olarak adlandırdıkları bu sinyallerin, büyük depremlerin 6 ila 115 saat öncesinde tespit edilebildiğini raporlamışlardır.

Freund Fiziği – Stres Kaynaklı Yük Taşınımı

NASA bilim insanı Friedemann Freund, kristal fiziği araştırmalarında kayaçlara gömülü su moleküllerinin yoğun stres altında iyonlara ayrışabildiğini keşfetmiştir. Oluşan yük taşıyıcıları belirli koşullarda akım oluşturabilir ve bu akımlar deprem öncesi çeşitli fenomenlere yol açar:

• Elektromanyetik radyasyon yayılımı (kHz–MHz bandında)
• Atmosferdeki hava iyonizasyonu
• Deprem ışıkları (earthquake lights) olarak bilinen optik fenomenler
• İyonosferdeki plazma bozulmaları
• Uydu termal sensörleriyle tespit edilen yüzey sıcaklık anomalileri

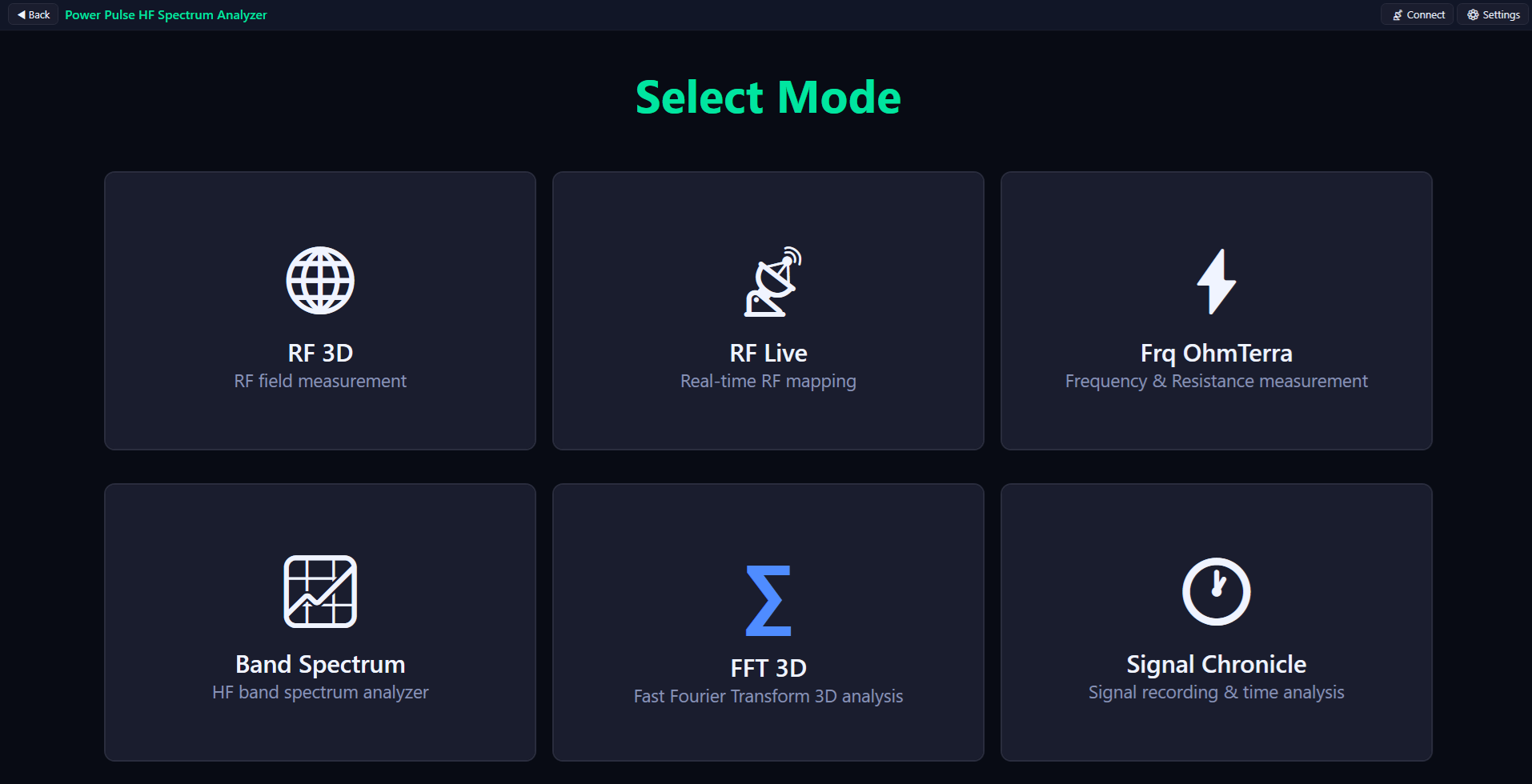

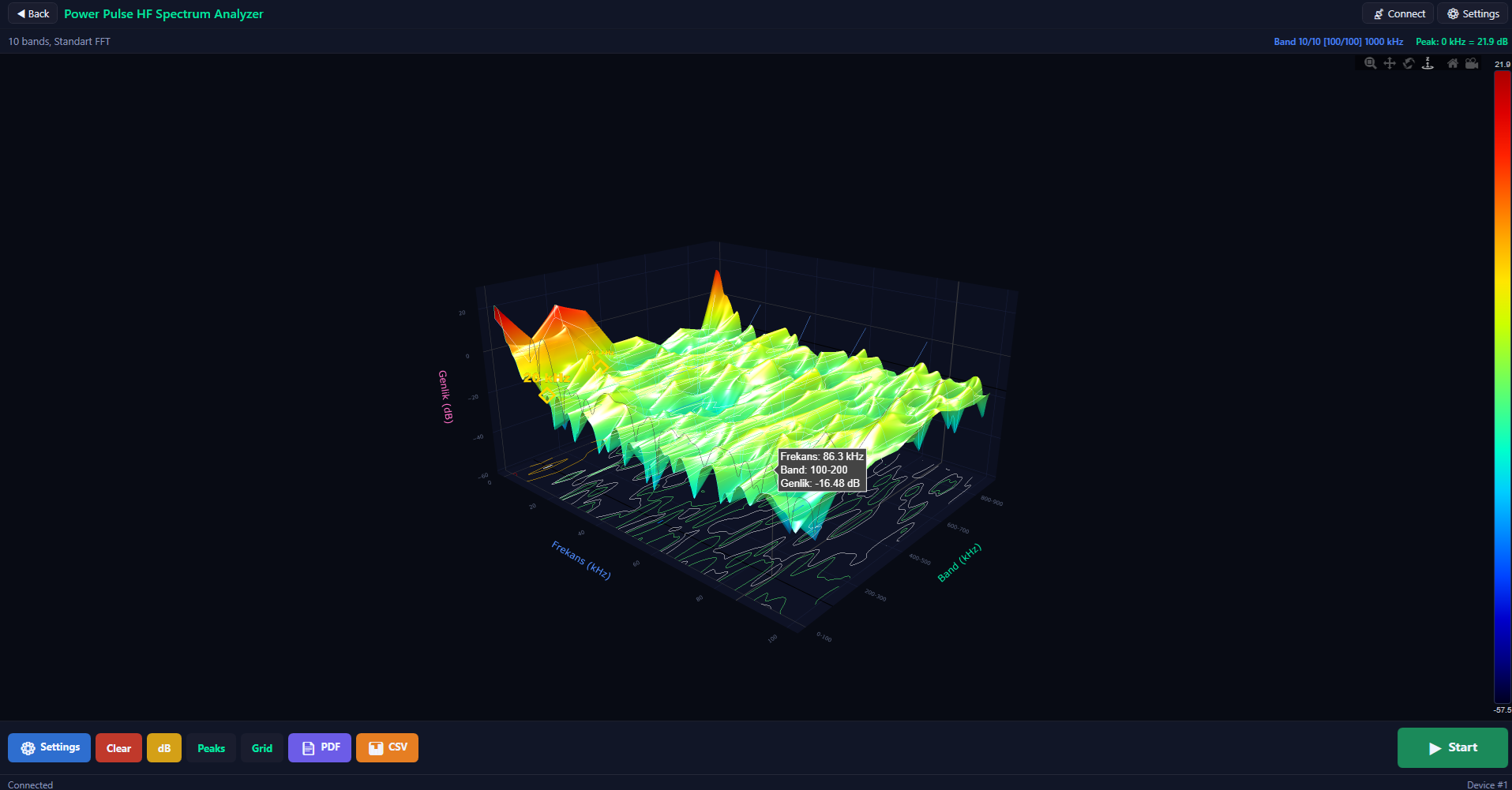

Deprem öncesi piezoelektrik kaynaklı EM sinyallerin tespiti için en kritik gereksinimlerden biri, geniş bantlı bir spektrum analizörü ile frekans alanında sürekli izleme yapabilmektir. Power Pulse HF Spectrum Analyzer yazılımı, bu ihtiyaca yönelik olarak 6 farklı analiz modu sunmaktadır:

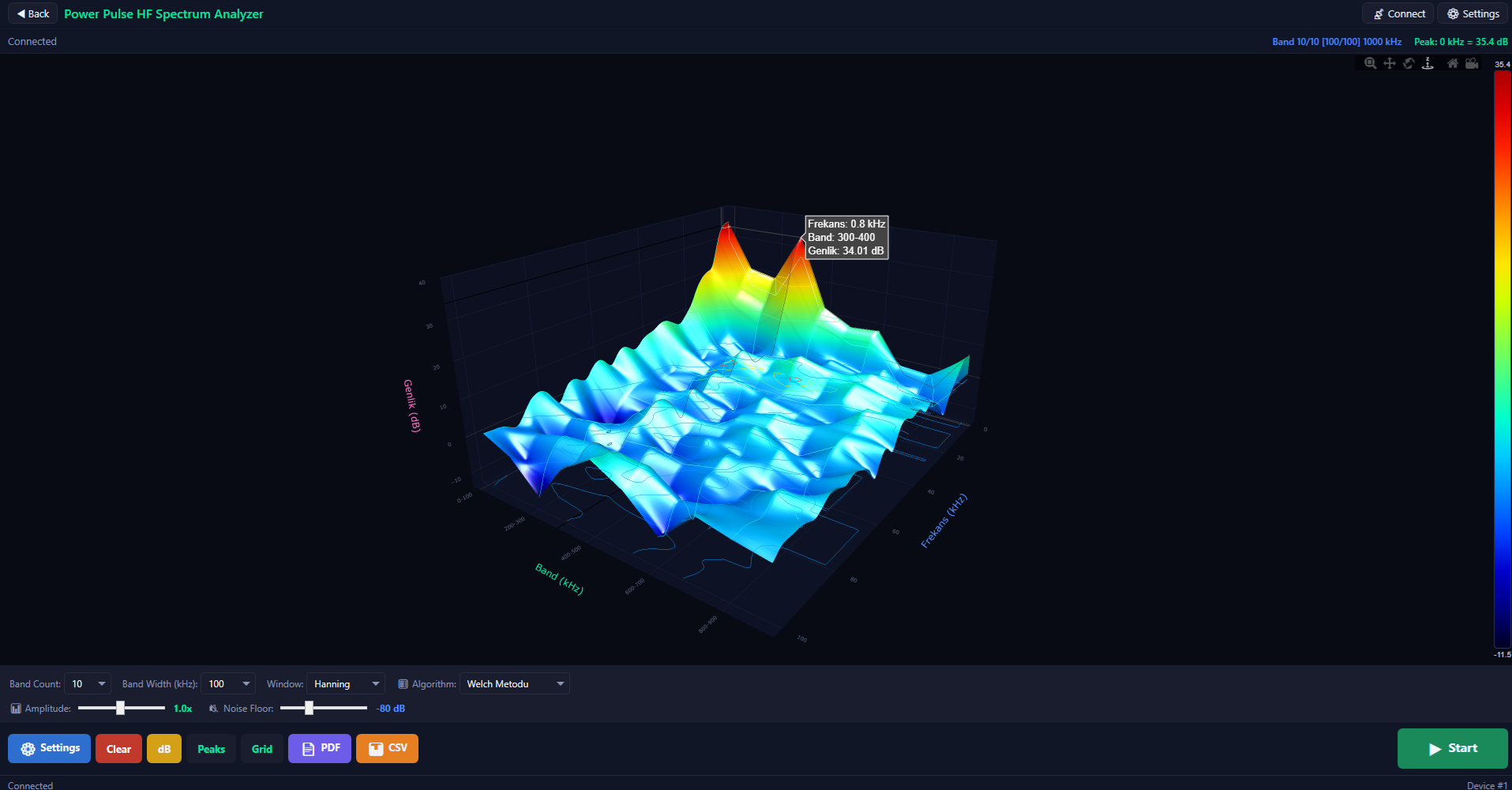

Power Pulse HF Spectrum Analyzer, piezoelektrik kaynaklı zayıf EM sinyallerin gürültü içinden ayırt edilmesi için gelişmiş sinyal işleme algoritmaları kullanmaktadır:

Power Pulse HF Spectrum Analyzer, toplanan verileri Plotly.js tabanlı interaktif 3D grafikler ile görselleştirir. Kullanıcı, fareyi veya dokunmatik ekranı kullanarak 3D yüzeyi döndürebilir, yakınlaştırabilir ve her noktanın değerini tooltip olarak inceleyebilir.

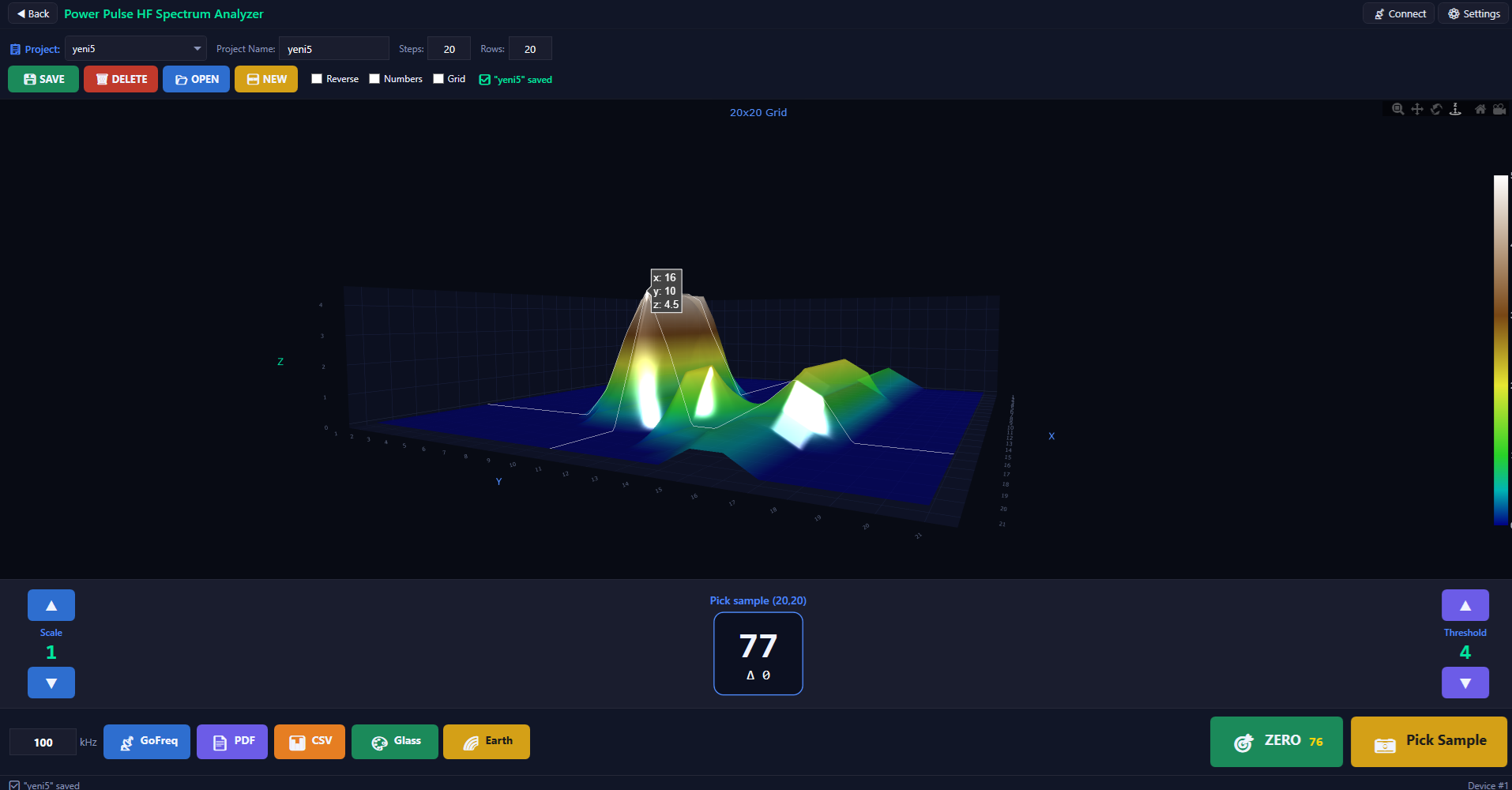

Earth/Glass stili – Anomali tepeleri

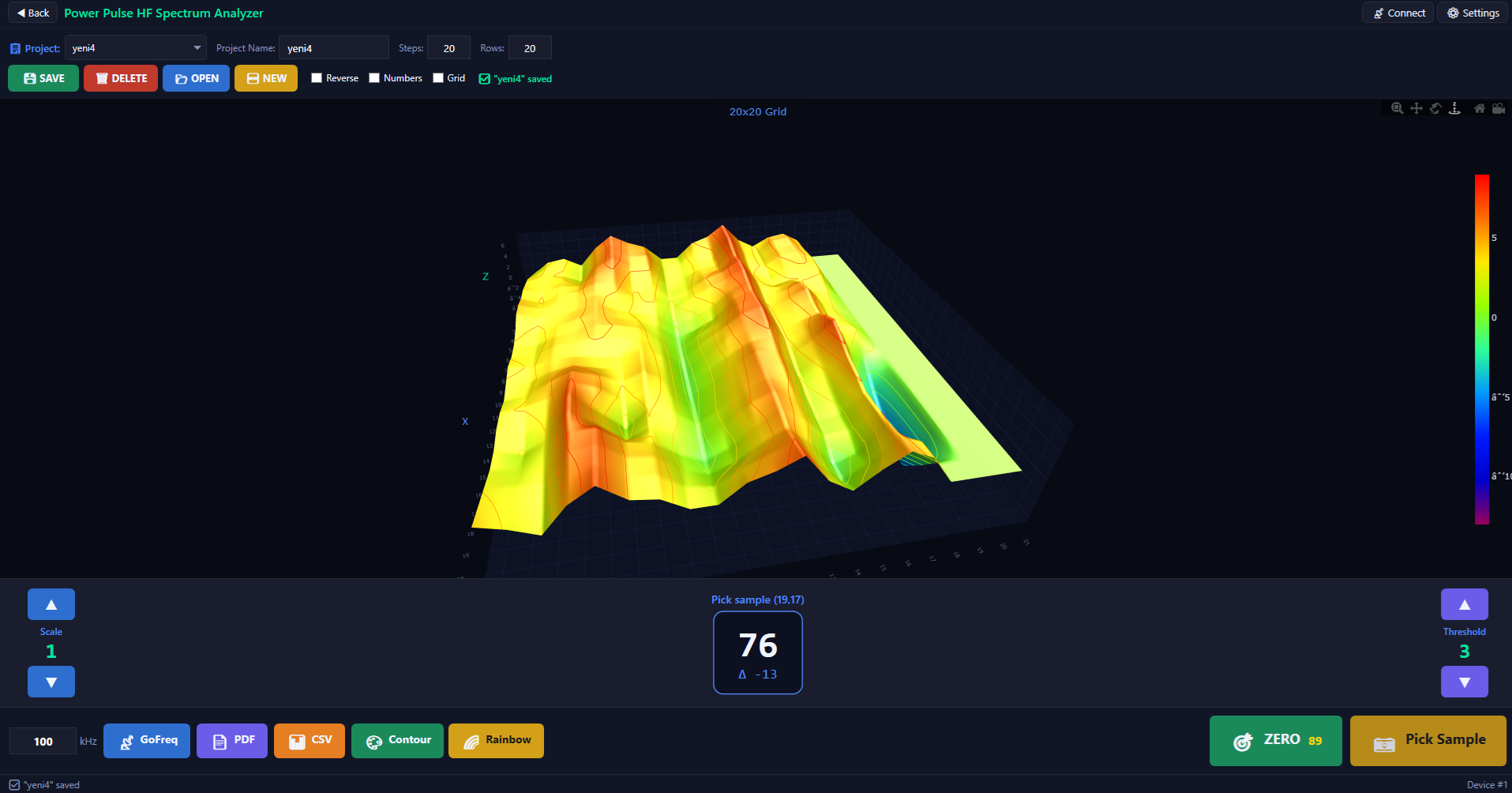

Rainbow Contour – Sayısal değerler

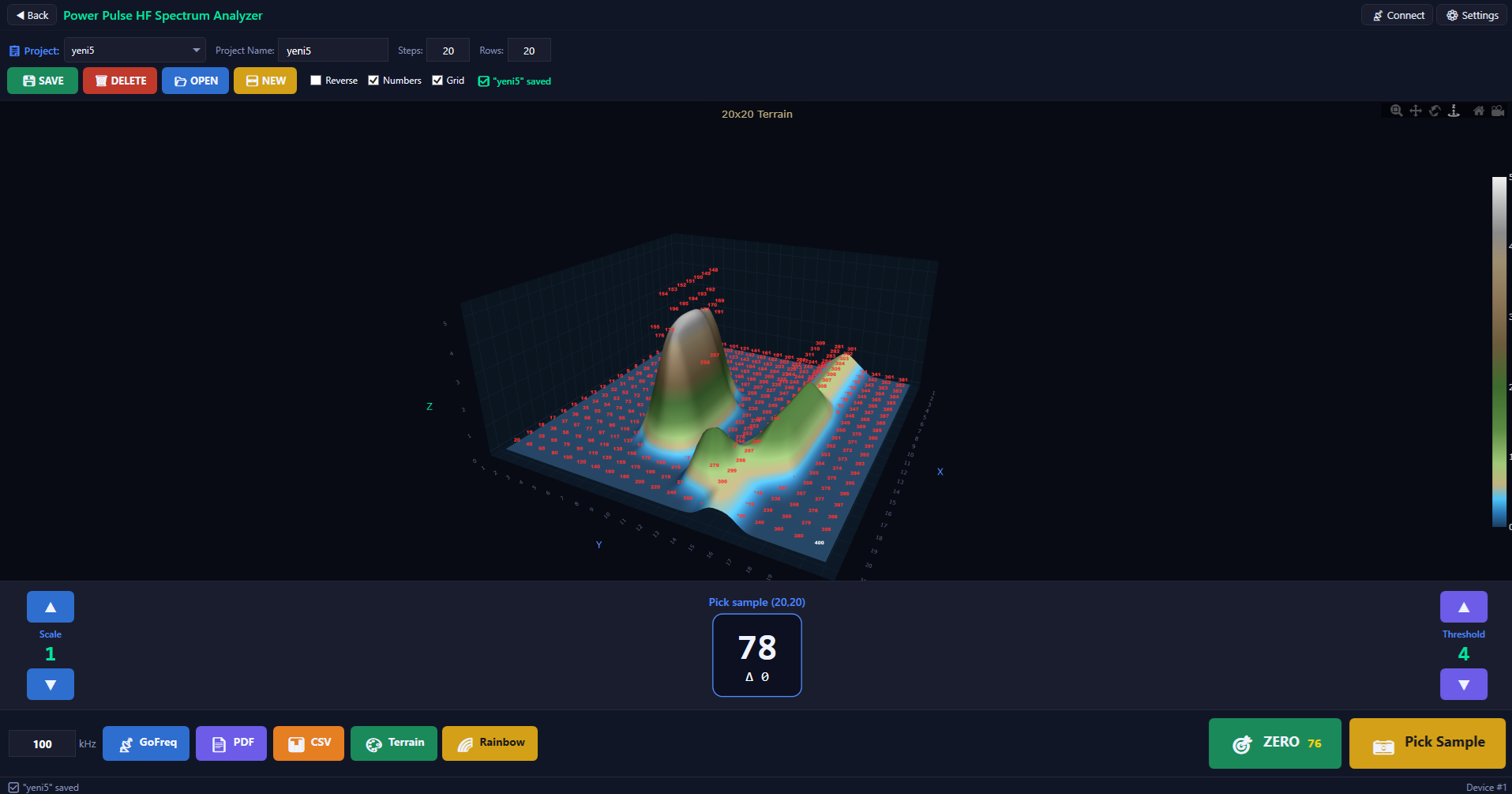

Terrain stili – Arazi modeli

Farklı yüzey stilleri, farklı analiz ihtiyaçlarına cevap verir: Contour stili eş değer çizgileri ile anomali sınırlarını belirlerken, Terrain stili doğal arazi formasyonuna benzer görselleştirme sunar. Glass ve Earth stilleri ise profesyonel sunum ve rapor için idealdir.

Wang (2021) – Piezoelektrik Mekanizma ve EM Öncüller

Geophysical Journal International dergisinde yayımlanan çalışmasında Wang, fay zonundaki yer kabuğunun piezoelektrik özelliklerinin deprem öncesi elektromanyetik sinyallerin üretiminde temel bir koşul olduğunu ortaya koymuştur. Kuvars ve diğer piezoelektrik minerallerin fay hattı içindeki varlığı, mekanik stresin elektrik sinyallere dönüşümünü sağlayan ana mekanizmadır.

Hayakawa ve Hobara (2010) – Kısa Vadeli Deprem Tahmini

Geomatics, Natural Hazards and Risk dergisinde yayımlanan kapsamlı derlemede, araştırmacılar deprem öncesi gözlemlenen elektromanyetik sinyalleri iki ana kategoride sınıflandırmıştır:

1. Doğal elektromanyetik emisyonlar: Kayaçlardaki stres birikiminden kaynaklanan doğrudan radyasyon
2. İyonosferik anomaliler: Yer-iyonosfer etkileşimleri sonucu oluşan dolaylı sinyaller

Uyeda, Nagao ve Kamogawa (2009) – Seismo-Elektromanyetik İnceleme

Tectonophysics dergisinde yayımlanan ve 345 kez atıfta bulunulmuş olan bu çalışma, geleneksel sismoloji araçlarının öncü sinyalleri tespit etmek için yeterli olmadığını ve elektromanyetik ölçüm tekniklerinin tamamlayıcı bir rol oynadığını vurgulamıştır.

Zhao ve ark. (2024) – Sayısal Simülasyon

Journal of Geophysical Research'te yayımlanan bu çalışma, piezoelektrik etkinin '∞m' simetrisindeki elektromanyetik yanıtlarının sayısal simülasyonunu gerçekleştirmiştir. Sonuçlar, depremle ilişkili EM anomalilerin üretiminde piezoelektrik etkinin makul bir mekanizma olduğunu desteklemektedir.

1989 Loma Prieta Depremi – ULF Anomaliler

Deprem tahmininde en ikna edici EM öncülerden biri, 1989 Loma Prieta depreminden (M 7.1) önce Corralitos istasyonunda kaydedilen ultra düşük frekanslı (ULF) manyetik anomalilerdir. 2011 yılında ICEF bu gözlemi "en ikna edici" elektromanyetik öncü olarak değerlendirmiştir.

Fay hattının kırılma anına yaklaşırken kayaçlarda meydana gelen süreçler ve Power Pulse ile tespiti:

Freund'un modelini destekleyen önemli gözlemlerden biri, uydu termal görüntülemedir. 2001 Gujarat (Hindistan) depremi (M 7.9) öncesinde yapılan gece termal kayıtlarında, depremden 5 gün önce episanter bölgesinde belirgin bir termal anomali tespit edilmiş, depremden iki gün sonra bu anomali tamamen kaybolmuştur.

Bu gözlemler, yer yüzeyinde yapılan elektromanyetik ölçümlerle birleştirildiğinde çok katmanlı bir izleme sistemi oluşturulabilir. Power Pulse HF Spectrum Analyzer gibi yer tabanlı sensör sistemleri, uydu gözlemlerinin tamamlayıcısı olarak gerçek zamanlı, yüksek çözünürlüklü ve sürekli ölçüm imkanı sunar.

Türkiye, Kuzey Anadolu Fay Hattı (KAF) ve Doğu Anadolu Fay Hattı (DAF) başta olmak üzere aktif fay hatlarıyla çevrili bir deprem ülkesidir. 2023 Kahramanmaraş depremleri bu fay hatlarının yıkıcı potansiyelini bir kez daha gözler önüne sermiştir.

Fay hatlarındaki piezoelektrik elektromanyetik emisyon araştırmaları, Türkiye gibi sismik olarak aktif bölgeler için hayati öneme sahiptir:

• Deprem erken uyarı sistemlerinin geliştirilmesine katkı sağlayabilir
• Fay hattı aktivitesinin sürekli izlenmesinde yeni yöntemler sunabilir
• 0 – 1 MHz bandında spektrum taraması yapan Power Pulse sistemi ile bölgesel EM izleme ağları kurulabilir
• Toplanan veriler, Signal Chronicle ve Band Spectrum modlarıyla uzun vadeli trend analizine tabi tutulabilir

1. Wang, J.H. (2021). "Piezoelectricity as a mechanism on generation of electromagnetic precursors before earthquakes." Geophysical Journal International, 224(1), 682–.
2. Hayakawa, M., Hobara, Y. (2010). "Current status of seismo-electromagnetics for short-term earthquake prediction." Geomatics, Natural Hazards and Risk, 1(2), 115–155.
3. Uyeda, S., Nagao, T., Kamogawa, M. (2009). "Short-term earthquake prediction: Current status of seismo-electromagnetics." Tectonophysics, 470(3–4), 205–213.
4. Freund, F.T. (2010). "Toward a unified solid state theory for pre-earthquake signals." Acta Geophysica, 58(5), 719–766.
5. Freund, F.T., Takeuchi, A., Lau, B.W.S. (2006). "Electric currents streaming out of stressed igneous rocks – A step towards understanding pre-earthquake low frequency EM emissions." Physics and Chemistry of the Earth, 31(4), 389–396.
6. Zhao, J., Gao, Y., Cheng, Q., Zhou, G. (2024). "Numerical Simulation of Electromagnetic Responses to an Earthquake Source Due To the Piezoelectric Effect of '∞m' Symmetry." Journal of Geophysical Research.
7. Huang, Q., Han, P., Hattori, K. (2020). "Electromagnetic signals associated with earthquakes: A review of observations, data processing, and mechanisms in China." Wiley Online Library.
8. Varotsos, P., Alexopoulos, K. (1984). "Physical properties of the variations of the electric field of the earth preceding earthquakes." Tectonophysics, 110(1), 73–98.
9. Fraser-Smith, A.C., et al. (1990). "Low-Frequency Magnetic Field Measurements Near the Epicenter of the Ms 7.1 Loma Prieta Earthquake." Geophysical Research Letters, 17(9), 1465–1468.
10. Curie, J., Curie, P. (1880). "Développement par compression de l'électricité polaire dans les cristaux hémièdres à faces inclinées." Bulletin de la Société Minérologique de France, 3(4), 90–93.
